環保組合燈 環?？谛陆?改造
訂貨型號：CXBG-1-2-PS-A-FS-3B-I(CXBG-2-H/2-MC-A-FS-3B-I)
型號：CXBG-1-2-PS-A-FS-3B-I(CXBG-2-H/2-MC-A-FS-3B-I)
執行標準：GA/T1202-2022《交通技術監控成像補光裝置通用技術條件》
FS-3B-I是專門為智能交通抓拍設計的專用卡口閃光燈，通過高清智能攝像機的控制，在抓拍的同時同步補光，最終實現對高清智能攝像機抓拍的補光作用，LED頻（爆）閃和氣體爆閃雙光源獨立控制的補光燈，LED頻閃支持PWM跟隨觸發，亮度無級可調，具有頻率及占空比保護功能,氣體爆閃燈支持開關量觸發，支持白天和晚上白光和紅外光轉換，具有防干擾保護功能；
生態補光燈可有效降低傳統卡口，人臉取證型電警系統所需要的補光燈數量，防眩目防光污染，采用專用長壽命進口石英燈管，壽命達到2000萬次以上。具有壽命長、回電時間快、支持超速連拍的特點，可直接安裝在室外環境，避免麻雀桿問題。
執行標準：GA/T1202-2022《交通技術監控成像補光裝置通用技術條件》

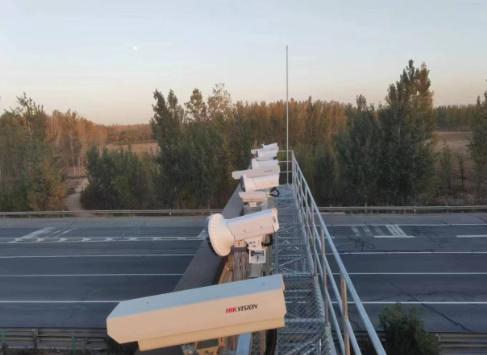

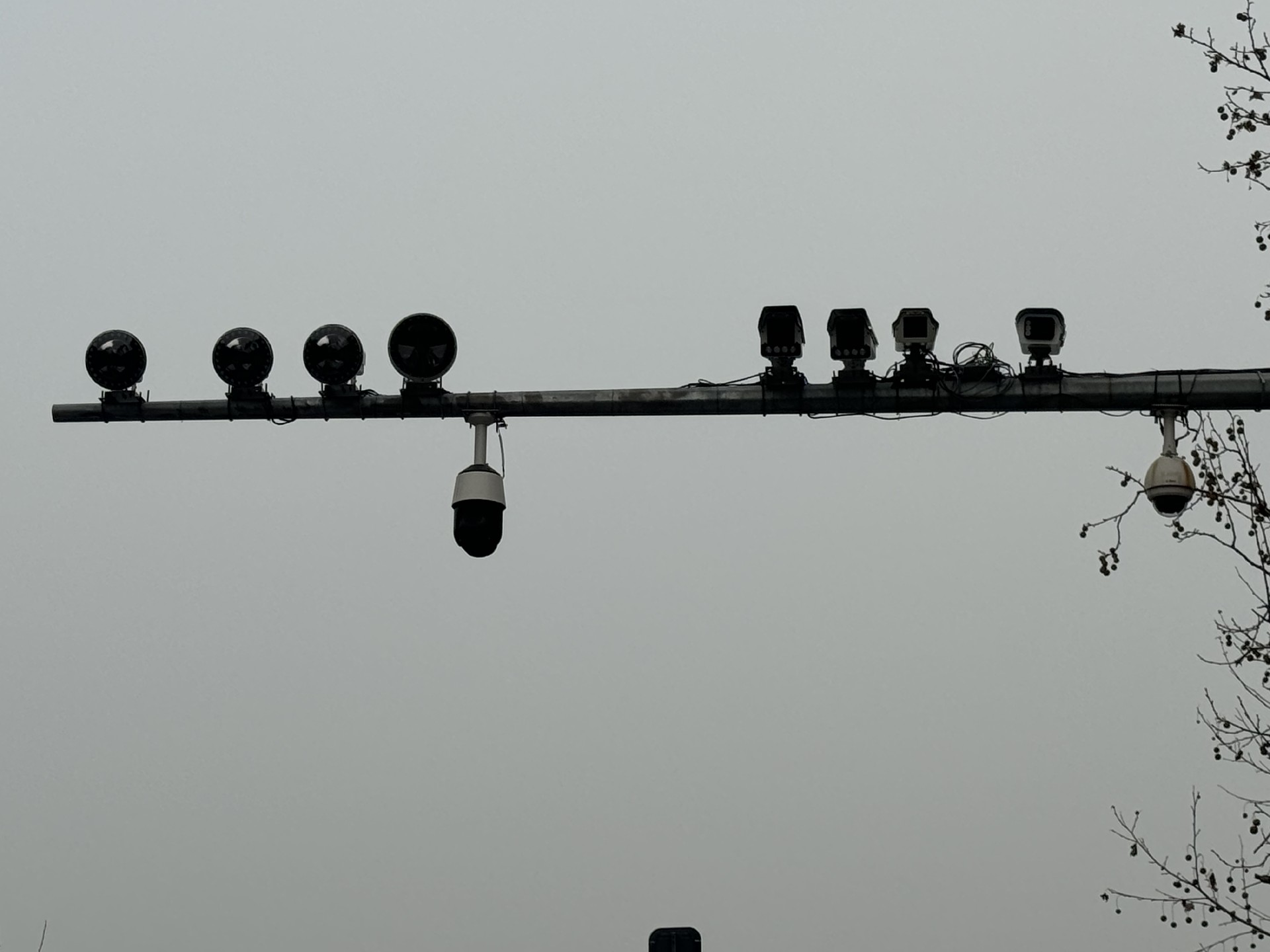

廣泛應用于卡口、測速卡口、超限卡口、反向卡口，環保無光污染，防眩光不刺眼
匹配主流環保卡口相機，也可用于老舊卡口改造
生態補光燈集LED頻閃，LED爆閃和氙氣白光閃光燈與紅外閃光于一體。LED頻閃與爆閃可分別設置，氙氣燈白天閃白光、晚上切換為紅外模式，可屏蔽誤觸發干擾信號，自動調節晝夜亮度，節能環保，有效降低光污染。
爆閃日夜轉換：閃光燈支持白天和晚上兩種用光模式轉換（白天使用白光補光，晚上使用紅外補光）
閃光功率大：閃光時峰值功率大，有效提升強光抑制或在復雜光線環境中的抓拍人臉效果；
長壽設計：采用進口石英燈管、耐沖擊電流大，使用壽命長，≥2000W次；
進口元件：使用進口閃光燈管專用電容，高效充放電模塊，充電效率高使用壽命長；
快速閃光：采用先進的快速充放電路，回電時間短、適于超速抓拍，滿足快速抓拍要求；
適應性強：自動匹配主流攝像機，支持開關/電平量觸發；支持占空比保護，信號干擾保護功能；

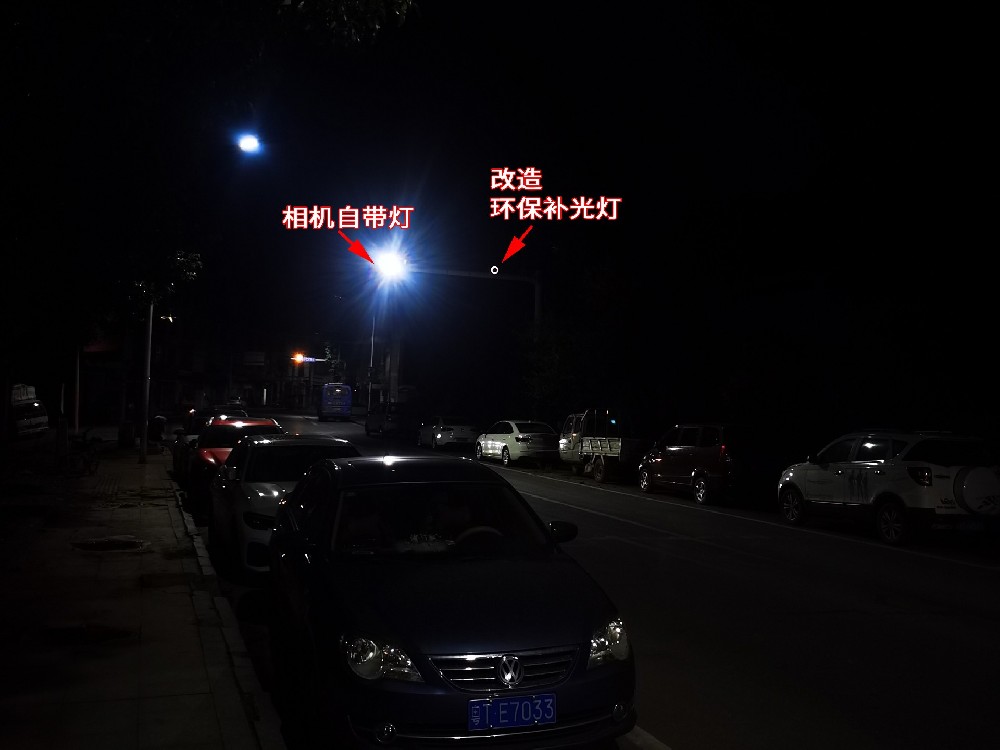

防光污染：夜晚用紅外閃光有效解決夜間光污染，減少因眩目造成的安全隱患。
保護功能：超過9Hz頻率觸發閃光信號則觸發保護功能，異常消除后恢復正常；
LED頻閃功能：
產品采用公司自主研發的數字控制電路設計，具有自動檢測攝像機頻率與曝光時間，內置算法自動同步（倍頻）攝像機頻率，曝光時間可由攝像機控制，也可手動控制；
PWM自動跟隨觸發，具有頻率及占空比保護功能，自動匹配攝像機開關量信號（上升、下降沿）、電平信號（高、低電平）；

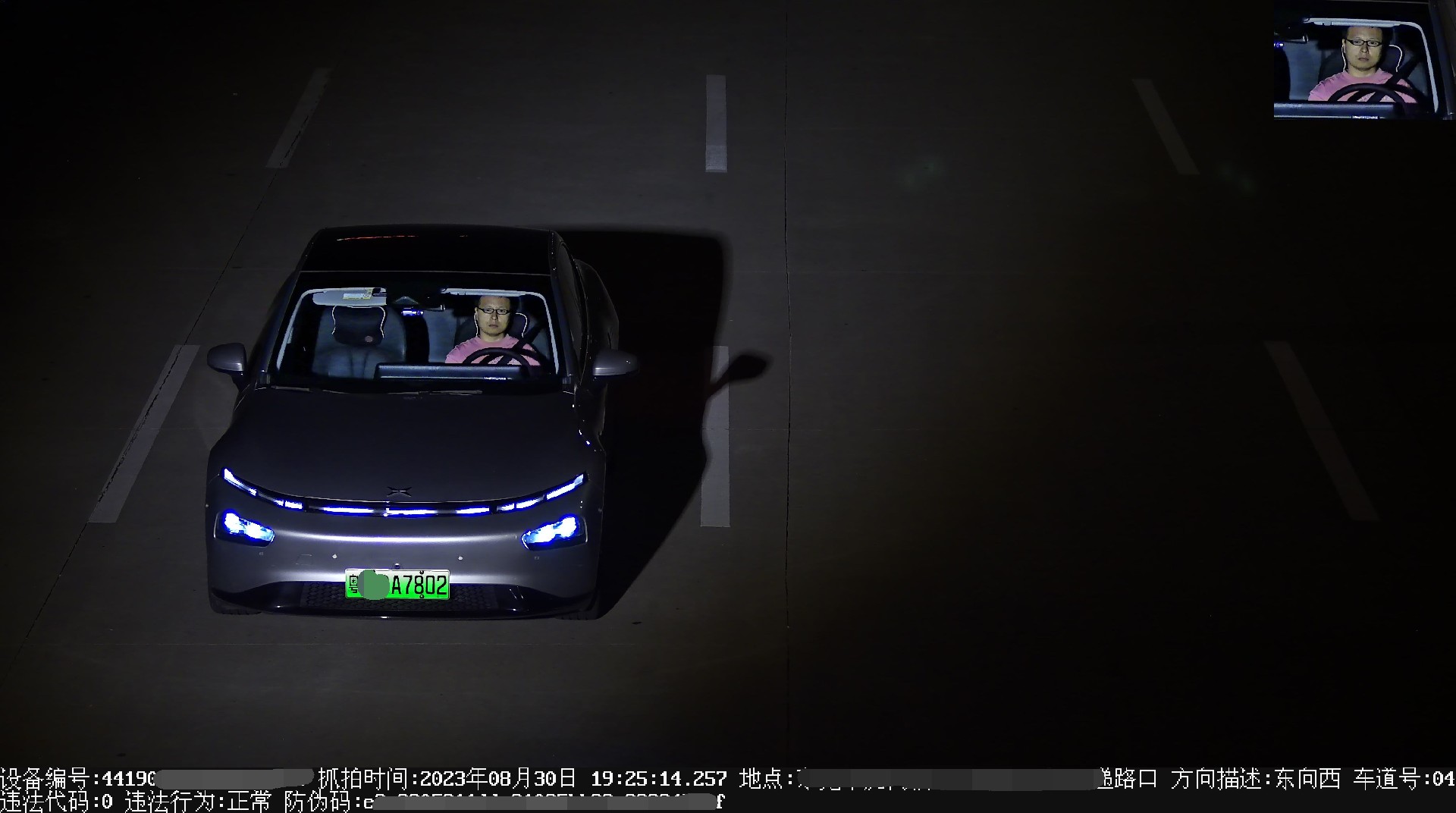

LED選用高顯色性使得拍攝畫面顏色真實。同步于攝像機快門實現高頻瞬間高亮，在夜間無其他環境光的情況下，配合高清攝像機抓拍清晰車牌、車身、車內駕駛員及周邊環境等要素。
防護等級高：燈體安裝簡單，調節方便，采用IP66設計，可靠防水、防塵、防震；
內部良好的散熱設計防止閃光燈因高頻閃光過熱而損壞
不含有害金屬鉛、汞，綠色環保。

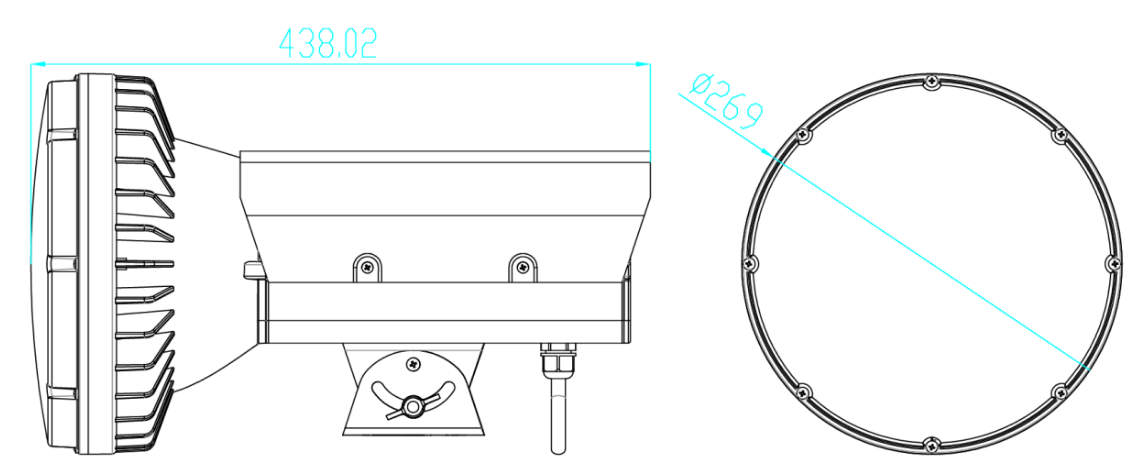

注：FS-3B-I 環保閃光燈尺寸圖紙，單位mm，尺寸僅供參考，以實物為準
燈具型號 | CXBG-1-2-PS-A-FS-3B-I （CXBG-2-H/2-MC-A-FS-3B-I） | |
執行標準 | GA/T 1202-2022 | |
參數名稱 | 爆閃燈參數值 | LED頻閃燈參數 |
電源電壓 | AC176-264V，50/60Hz±3Hz | |
光源 | 氙氣燈 | 進口大功率LED芯片 |
同步接口 | 1路抓拍觸發輸入 1路頻閃觸發輸入 1路紅外切換輸入 1路RS485接口 | |
抓拍補光同步 | 支持抓拍同步補光功能 | 支持PWM視頻同步 |
色溫值（K） | 5500K±500K | 4500K |
閃光指數 | (GN)：73 （ISO 100 1M） | / |
亮度調節 | 支持調節脈沖模式下亮度 (0.05ms～0.6ms 可調)，可通過WEB頁面、RS485 調試軟件進行調節 | |
最高閃光頻率 | 16-17次/秒 | 0-250HZ可調 |
日夜轉換 | 支持白天和晚上兩種模式用光轉換（白天使用白光補光，晚上使用紅外補光）； | LED白天不亮，晚上自動亮起 |
光學性能 | 距離可見光型補光裝置20m處，基準軸上有效光照度<201x，平均光照度≤51x | |
光輻射 | 符合 GB/T37958-2019規定的0類危險要求 | |
光敏控制 | 內置光敏控制模塊，可通過感應環境亮度，自動切換白天/夜晚模式，調節氣體放電脈沖模式的亮度，控制 LED 頻閃燈的亮滅 | |
響應時間 | ≤20us(從相機給出信號到閃光燈達到最大亮度） | |
回電時間 | ≤40ms | / |
波長 | 750-900 nm | 可見光 |
有效補光距離 | 16m～25m | |
光斑覆蓋范圍 | 1車道 | |
光斑亮度 | 標準安裝方式場景下，能看清車周邊環境、車身特征和司乘人員面部特征 | 滿足視頻檢測環境補光 |
觸發方式 | 干接點觸發，滿足市場大部分相機觸發模式 | 自動檢測開關量和電平量觸發 |
管理功能 | 支持通過運維管理平臺對補光燈的狀態進行遠程 監控。可顯示補光燈故障、正常狀態、設備上電次數、 閃光觸發次數、溫度實時數據、光敏實時數據、閃光時間等信息 | |
RS458接口 | 支持PC機或相機連接 (選配) | |
工作環境溫度 | 工作溫度-40℃～+70℃ | |
工作環境濕度 | 5%～90%@40℃，無凝結 | |
適合拍攝條件 | 卡口兼超速抓拍,電子警察違章拍照 | |
保護功能 | 具有智能燈光控制系統，具有過頻/過熱保護，故障自動檢測功能，，誤接觸發智能保護等保護功能 | |
閃光燈壽命 | ≥2000萬次 | ≥50000小時 |
防護等級 | IP66 | |
產品重量 | 4.8kg | |
產品尺寸 | φ269*438mm | |

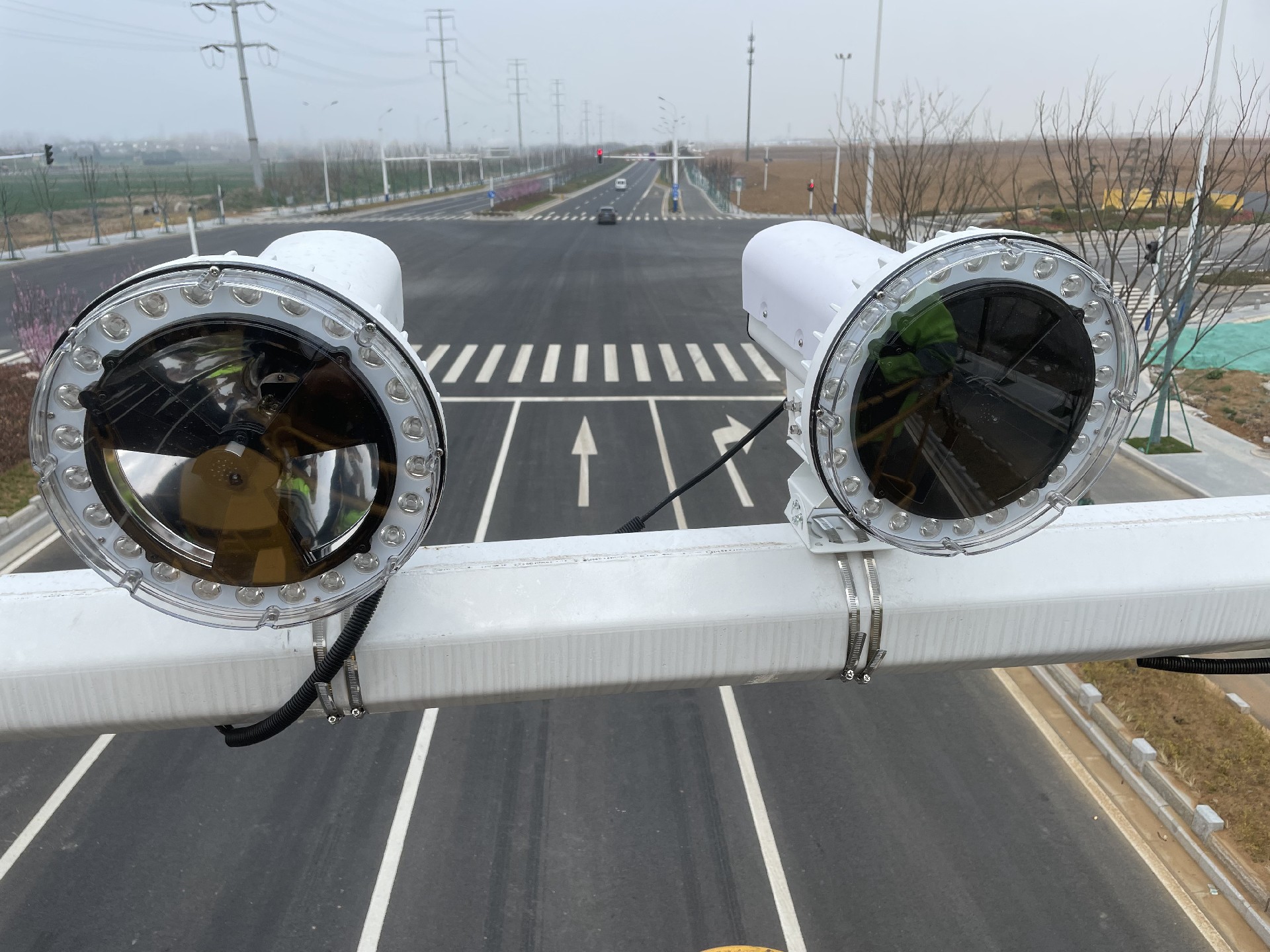

安裝方式 | 支架安裝 | |

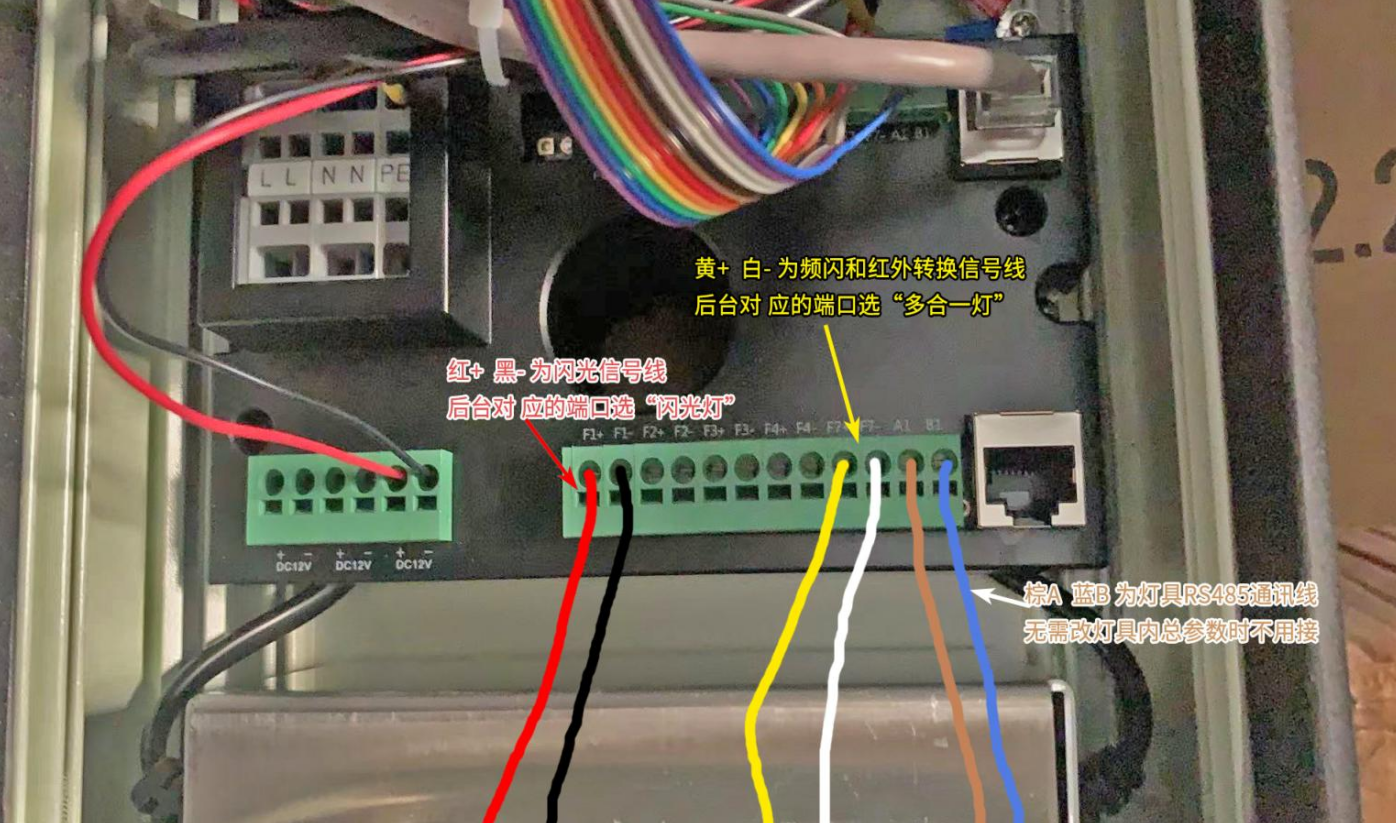

大華相機：
紅黑線：紅“+”黑“-”，對應端口選閃光燈（爆閃延遲時間為“0”其它參數默認）。
黃白線：黃“+”白“-”，對應端口選多合一燈（參數默認）
棕線RS485 A、藍線RS485 B，按需接入；綠橙線不用接；
三芯護套線 | 八芯信號線 注意：所有線必須成對接入 | ||
電源線 | 氣體爆閃信號 | LED頻閃與紅外轉換信號 | 485線(按需接入) |
棕色：AC220V輸入 L 藍色：AC220V輸入 N 黃綠：AC220V輸入 PE | 紅線：氣體爆閃+ 黑線：氣體爆閃- | 黃線：LED頻閃+ 白線：LED頻閃- | 棕線：RS-485_A 藍線：RS-485_B |
相機后臺對應的端口選“閃光燈”，情景模式里的延遲為“0” | 相機后臺對應的端口選“多合一燈”，脈寬調整頻閃亮度0.1起數字起大燈越亮 | ||

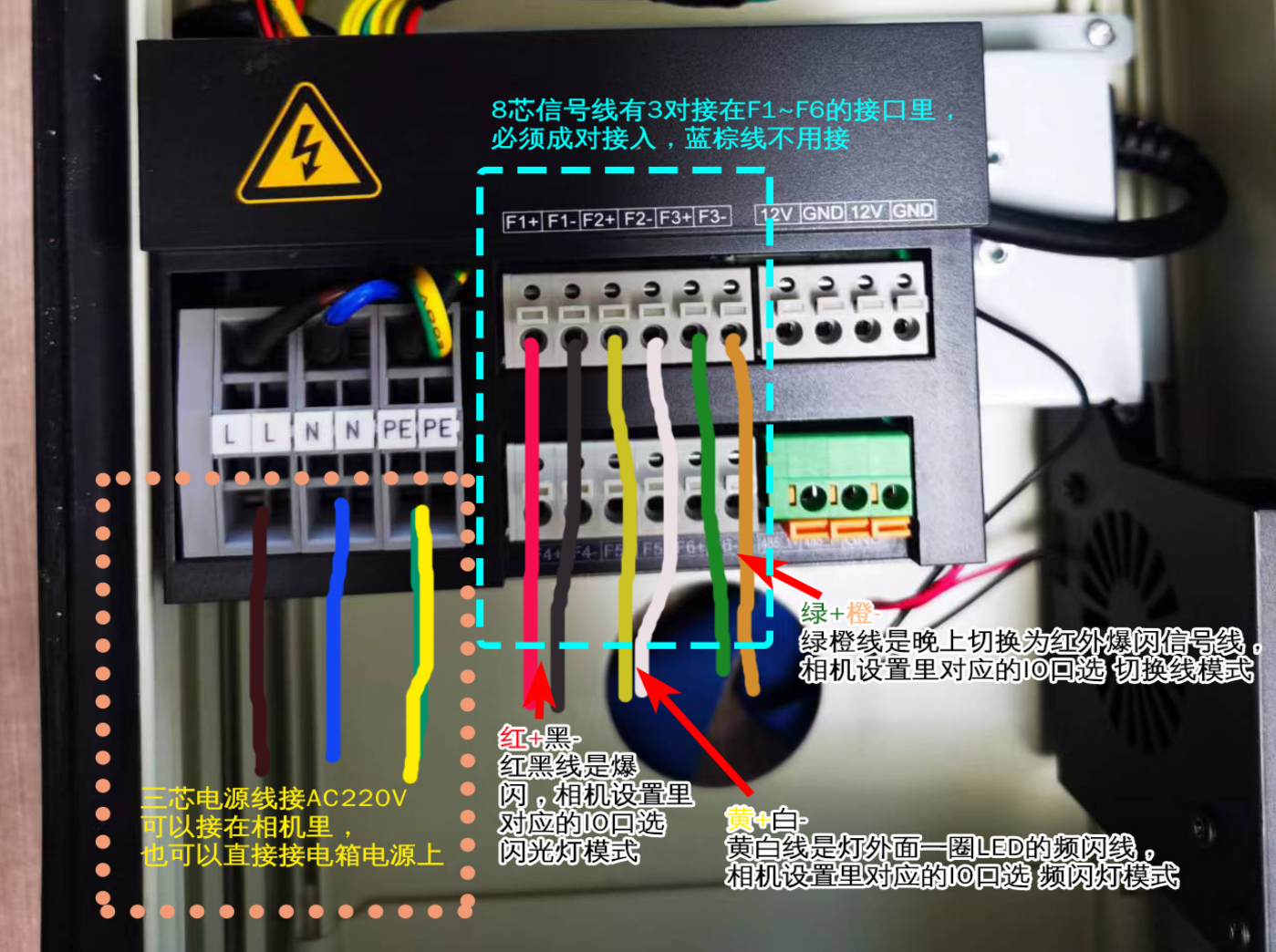

?？迪鄼C(jī)：
紅黑線：紅“+”黑“-”，，對應端口選閃光燈（起效狀態：“高電平”其它參數默認）。
黃白線：黃“+”白“-”，對應端口選頻閃燈模式（或閃光燈模式，起效狀態“脈沖”默認狀態“高電平”）
綠橙線：綠“+”橙“-”，對應端口選“切換線”模式或“偏振鏡模式”；
棕、藍線不用接。
三芯護套線 | 八芯信號線 注意：所有線必須成對接入 | ||
電源線 | 氣體爆閃信號 | LED頻閃信號 | 紅外切換信號 |
棕色：AC220V輸入 L 藍色：AC220V輸入 N 黃綠：AC220V輸入 PE | 紅線：氣體爆閃+ 黑線：氣體爆閃- | 黃線：LED頻閃+ 白線：LED頻閃- | 綠線：切換線+ 橙線：切換線- |
相機后臺對應的端口選“閃光燈模式”（有起效狀態的選高電平） | 相機后臺對應的端口選“頻閃燈模式”（或“閃光燈模式”起效狀態“脈沖”默認“高電平”） 占空比調亮度1起，數字越大燈越亮 | 相機后臺對應的端口選“切換線模式”（有些相機選“偏振鏡模式”） | |
注意事項：
內有高壓,非專業人員請勿拆。
必須可靠接地。
外力撞擊或摔打易導致產品漏水,從而損壞閃光燈。
正確接線。
