電子警察頻閃燈
訂貨型號：FS-PSD-HP16
型號：CXBG-1-1-PS-A-FS-PSD-HP16
執行標準：GA/T1202-2022《交通技術監控成像補光裝置通用技術條件》。
豐上光電FS-PSD-HP16是本公司推出的一款，以高亮度LED為光源的監控用特殊燈具。該產品具有合理的結構設計，獨特的驅動控制方法，采用進口大功率LED為光源，采用優良的光學設計提高了光的利用率，為視頻監控、車輛行人等目標檢測和抓拍提供專業補光,該產品可廣泛應用于視頻同步補光，高清道路監控、電子警察闖紅燈、治安卡口、測速系統中。

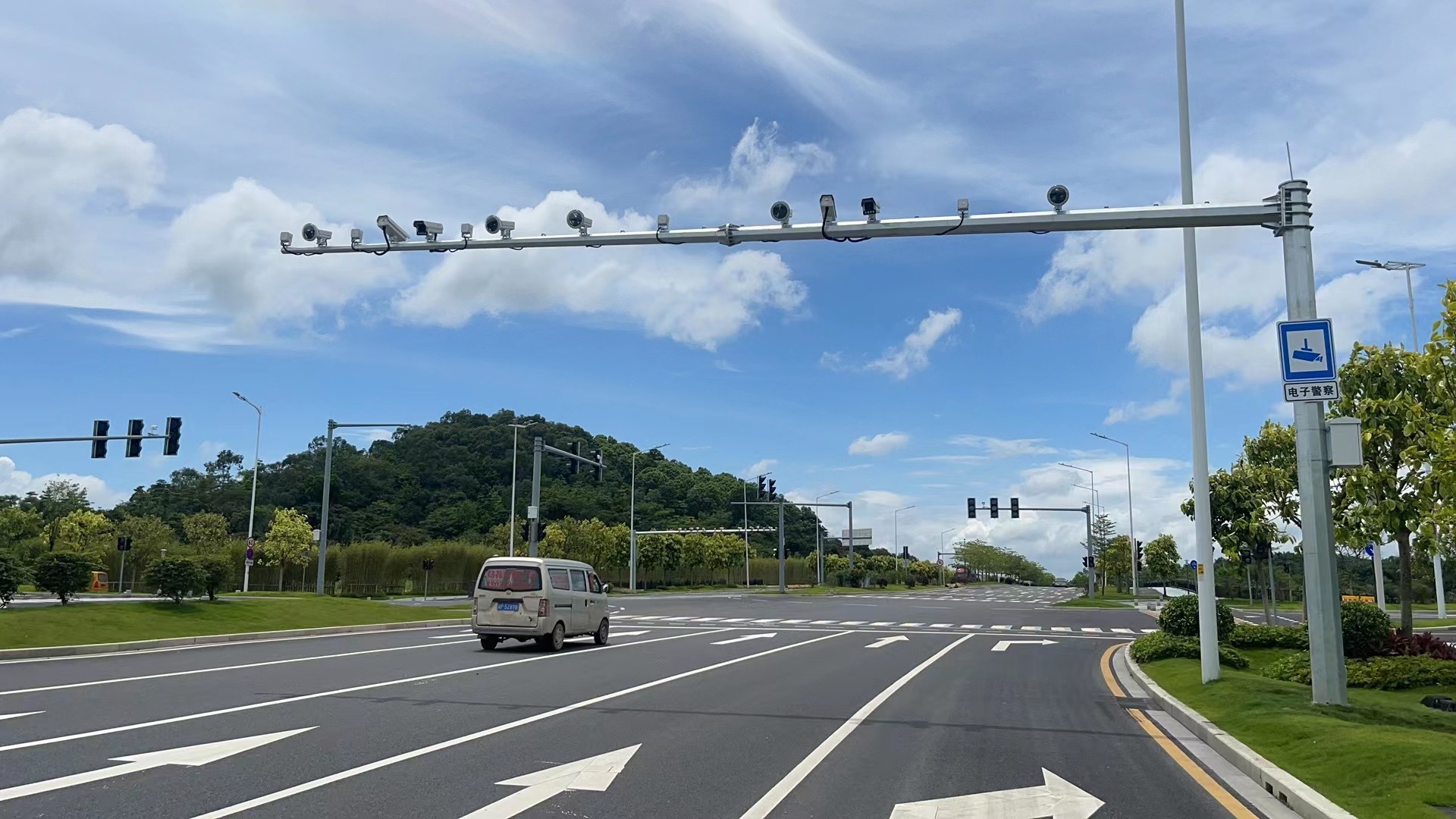

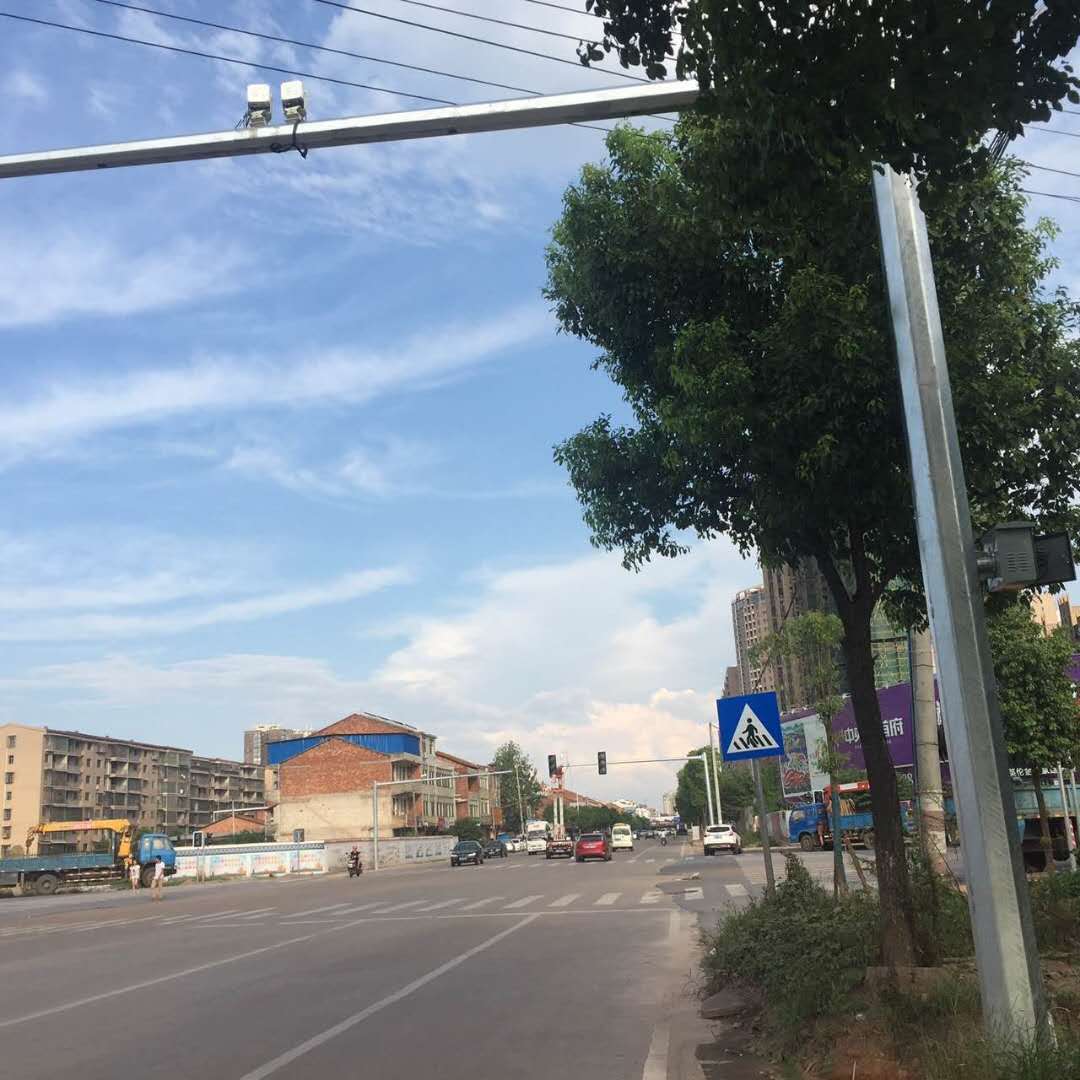

適應于電子警察、卡口、測速抓拍、高速公路、ETC等需要視頻錄像或車識別的場景
通電自檢功能：自動判斷工作狀態，通過閃爍次數判斷相機是否正常輸出信號。
支持相機誤觸發保護功能，觸發信號輸入異常時自動保護、且自動恢復。
寬電壓輸入自動適應：在安全范圍內輸入不同的電壓燈可正常工作，不會因線路傳輸過程中產生的壓降而導致燈的亮度變化。
智能控制：精確控制光源的亮度，能通過軟件設置功能精確控制頻閃脈沖寬度、閃光時間，觸發信號等參數，通過現場的調試，讓攝像機達到普通燈具根本無法達到的最佳拍攝效果。

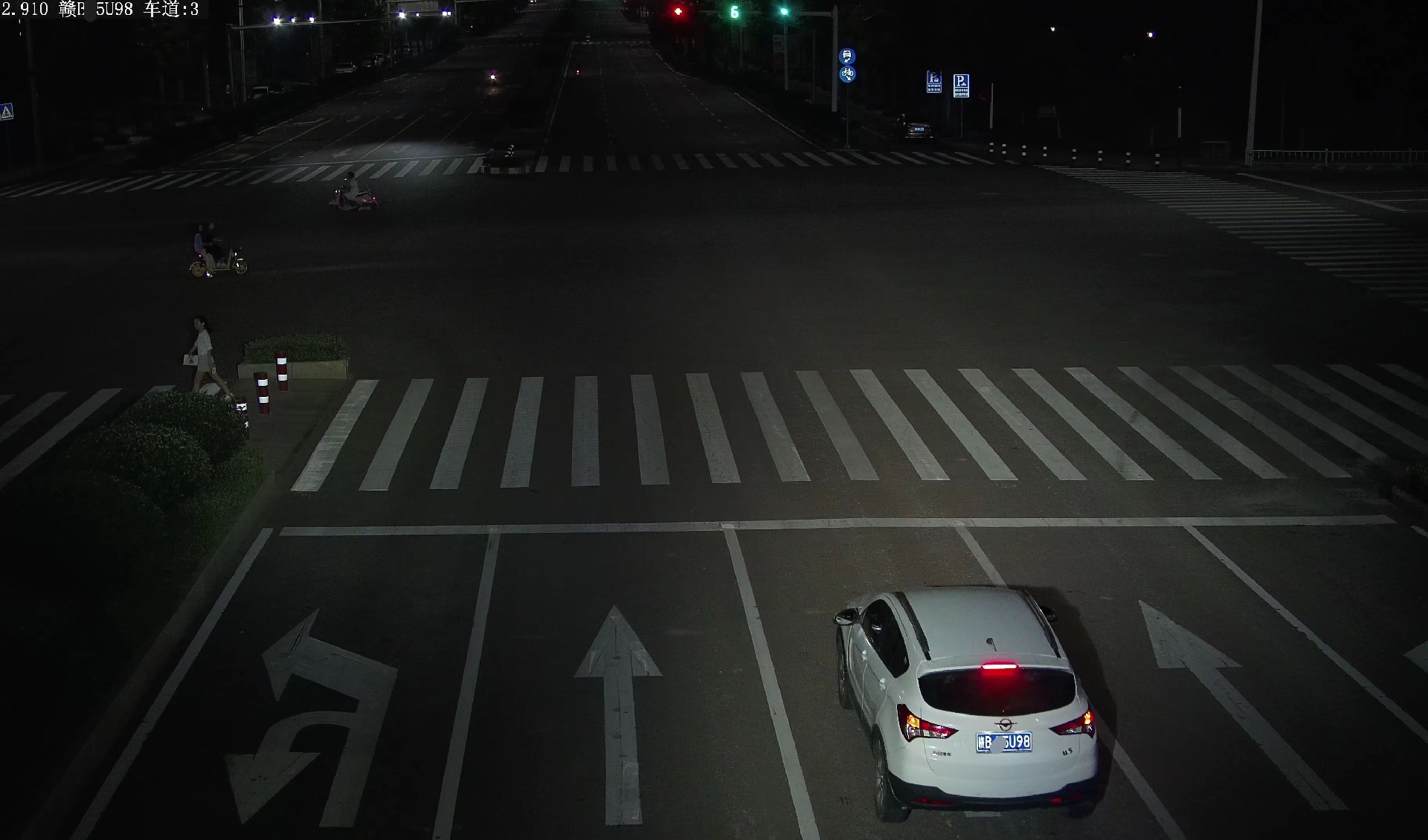

支持頻閃/增亮抓拍功能：產品采用公司自主研發的數字控制電路設計，具有自動檢測攝像機頻率與曝光時間，內置算法自動同步（倍頻）攝像機頻率，曝光時間可由攝像機控制，也可手動控制；自動匹配攝像機開關量信號（上升、下降沿）、電平信號（高、低電平）；LED選用高顯色性使得拍攝畫面顏色真實。同步于攝像機快門實現高頻瞬間高亮，在夜間無其他環境光的情況下，配合高清攝像機抓拍清晰車牌、車身、車內駕駛員及周邊環境等要素。
防眩目：多顆LED陣列組成的發光體，在視頻檢測位置形成均勻的光亮區區域，有效的避免普通曝光燈的炫目現象，最大限度減小對人眼睛的刺激，并克服普通曝光燈對相機出現曝光不均現象和圖像拖尾現象。
燈體設計新穎別致，體積小、重量輕、適應性強，安裝簡單，調節方便，采用IP67設計，可靠防水、防塵、防震。

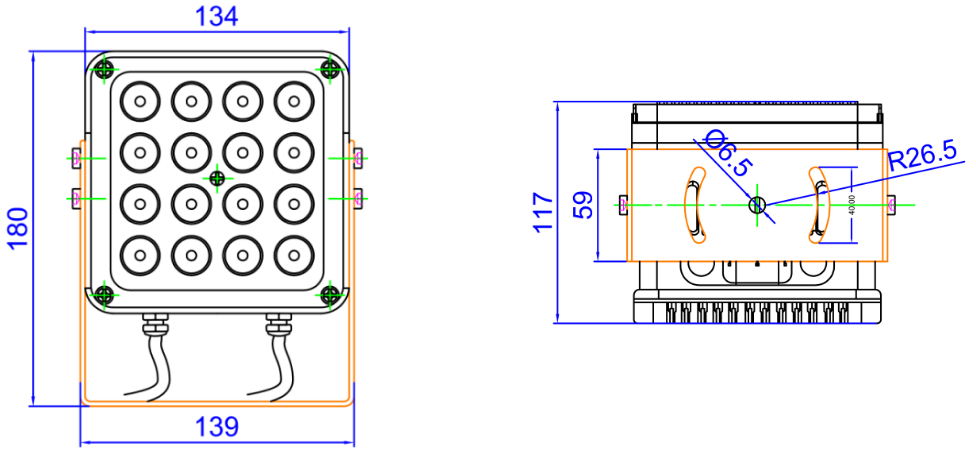

注：FS-PSD-HP16 頻閃補光燈尺寸圖紙，單位mm
LED燈具型號 | CXBG-1-1-PS-A-FS-PSD-HP16 |
觸發方式 | 可判斷相機輸出的同步信號（開關或電平信號），自動匹配相機工作 |
執行標準 | GA/T 1202-2022 |
頻率 | 0Hz~250 Hz |
發光角度 | 10°/15°/20°/25°/40°可選 常規標準20度 |
增亮抓拍功能 | 支持相機抓拍補光（適合老舊電警卡口改造項目，選配） |
LED頻閃功率 | 平均功耗≤16W，峰值功耗≥40W（實際功率與控制方式相關） |
LED閃光功率 | 峰值＞240W，平均≤50W |
內部參數可調 | RS485（選配） |
有效補光距離 | 16米～30米 |
電壓 | AC220V±20%，47Hz~63Hz |
色溫 | 2800-5500K |
工作壽命 | ≥50000小時 |
工作環境溫度 | 工作溫度-40℃～+80℃ |
工作環境濕度 | 工作濕度10%～95% |
防護等級 | IP68 |
外形尺寸 | 139*180*117mm（寬高厚） |
重量(KG) | 2.2Kg |
響應時間 | ≤20us |
材料 | 鑄鋁合金、鋼化玻璃 |
特色功能：

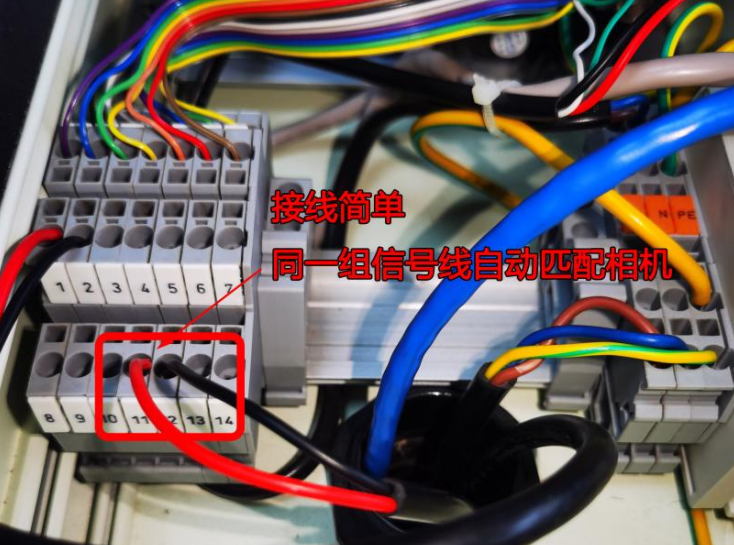

同一組輸入信號線簡化為兩根，燈具自動識別輸入信號(開關量或高低、電平量信號)自動匹配，減去繁雜的接線調試工作，避免因接錯線而導致的各種問題。
老舊電警卡口改造：替換原頻閃燈，夜間正常頻閃，相機抓拍時增亮補光，以實現卡口抓拍駕駛室內人臉要求
接線方式：
三芯護套線 | 信號線 注意：所有線必須成對接入（線序顏色可能會因生產批次而不同，請依實際批次標簽為準） | ||
電源線 （必須良好接地） | 頻閃信號 | 爆閃信號（選配） | 485線（選配） |
棕色：AC220V輸入 L 藍色：AC220V輸入 N 黃綠：AC220V輸入 PE | 紅線：頻閃+ 黑線：頻閃- | 黃線：爆閃+ 白線：爆閃- | 棕線：RS-485_A 藍線：RS-485_B |
注意事項：
內有高壓,非專業人員請勿拆。
必須可靠接地。
外力撞擊或摔打易導致產品漏水,從而損壞閃光燈。
正確接線。
